检测PCB电路板表面瑕疵与缺陷，提升效率与品质不伤眼

文章出处：网责任编辑：作者：人气：-发表时间：2020-01-06 16:51:00

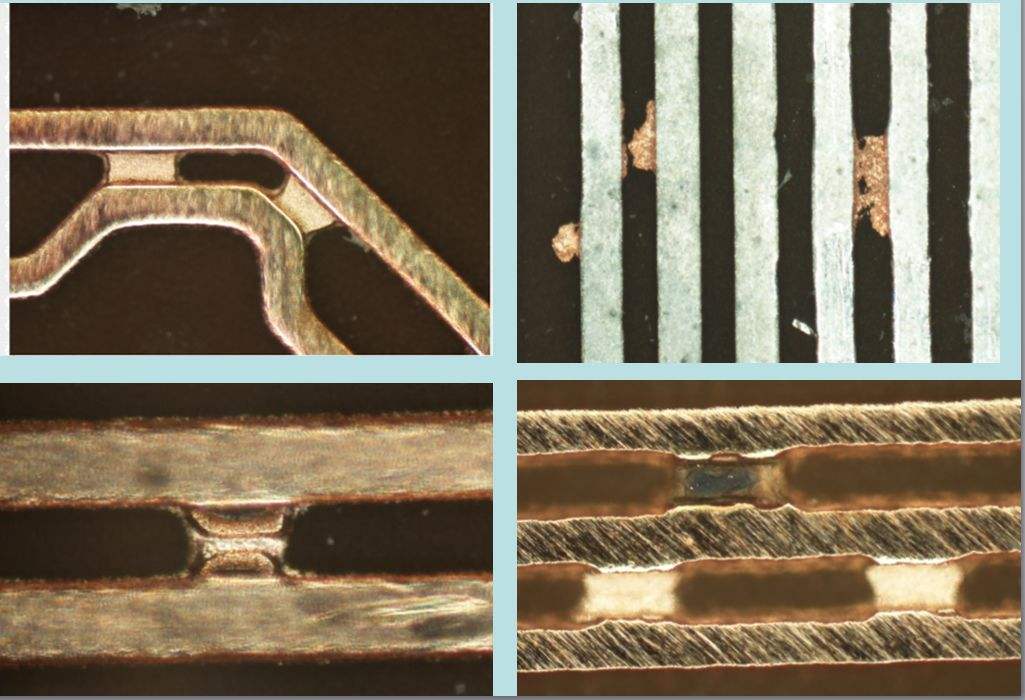

PCB电路板作为自动化水平和生产劳动率大幅提升的跳板，发展至今已经有超过100年的历史了。随着电路板的需求增高，以及电路板的集成度越来越复杂，生产难度以及生产速度都在直线上升，出现缺陷和瑕疵的几率就会大大增加。PCB电路板的常见瑕疵有各类刮损以及铜暴露、甩铜、爆孔、开路、短路、孔破等等，每一项对于瑕疵和缺陷对于线路板来说都是致命的，不单单影响稳定性那么简单，还会影响PCB的功能，严重者会导致电路板报废。检测PCB线路板缺陷能及时发现生产技术的问题，提升PCB的可靠性和保证了PCB的功能完整，所以线路板的瑕疵与缺陷应该使用影像式精密显微镜进行检测。

肉眼只能观测大范围的线路板缺陷，微小的损伤如果用一般的显微镜去检查，难免会增加检测人员眼睛的负担以及增加局限性。影像式显微镜结合传统光学与新数位科技，加上超强测绘软件功能，可将以往用肉眼在传统显微镜下所观察到的影像将其数位化，直接通过屏幕观察PCB的瑕疵与缺陷，大大降低了对操作人员的眼部损伤。影像显微镜还可以将画面直接储存入电脑中作各式量测、绘图再可将所得之资料储存于电脑中，以便日后存档或电子邮件的发送。适用于工程开发、绘图、品质检测等用途。
