摘要：七海机器视觉检测系统可快速实现SMT印刷钢网的外观尺寸测量以及钢网的缺陷检测。针对钢网外观尺寸（如宽度、角度、距离、孔径等）测量，钢网缺陷（如孔位偏移、孔径过大、孔径太小、多孔、少孔等缺陷）检测可轻松搞定。

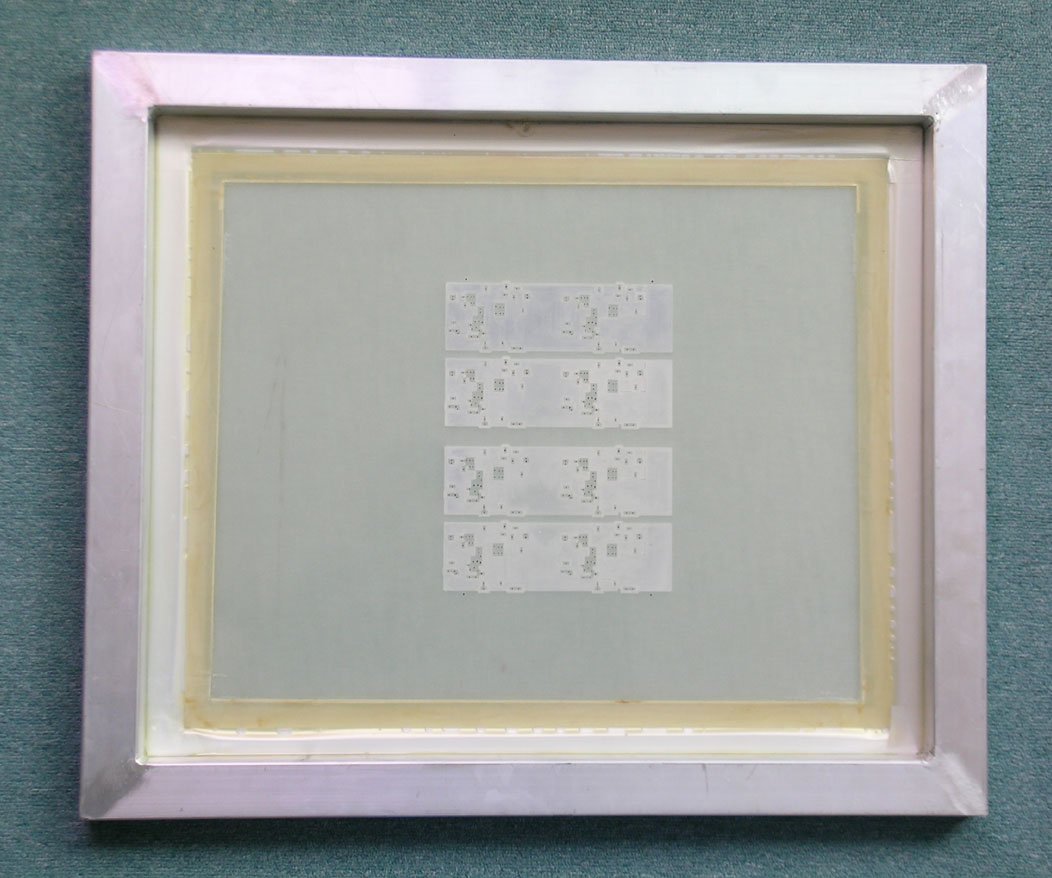

  所谓钢网就是SMT模板（SMT Stencil）：它是一种SMT专用模具，其主要功能是帮助锡膏的沉积，目的是将准确数量的锡膏转移到空PCB或FPC上的准确位置。SMT工艺的发展，SMT钢网（SMT模板）还被应用于胶剂工艺、印刷电路板中。

   随着电子制造业的迅猛发展，印刷电路板上的SMT表面贴片在印刷电路板元器件的安装中已经普遍运用。SMT印刷钢网的质量直接决定着印刷电路板的品质，其检测也逐步成为各企业的关注重点。

   一般在SMT印刷钢网的检测过程中，需要测量以下元素：钢网外观尺寸（如宽度、角度、距离、孔径等）测量，钢网缺陷（如孔位偏移、孔径过大、孔径太小、多孔、少孔等缺陷）检测。

  SMT印刷钢网检测难题：

   随着印刷电路板集成度的不断提高，表面贴装元器件体积越来越小，SMT钢网开孔密度越来越大，传统的人工目测手段无法满足钢网检测的要求。并且，由于钢网上开孔数量多，多的高达几百个空，甚至上千个孔，人工测量很难保证测量的正确率，同时也很难给出精确的测量数据。目前大多数的钢网生产厂家依旧采用游标卡尺、千分尺和工具显微镜等工具对钢网进行尺寸检测，不仅消耗大量时间，且人为误差不可避免，同时这种方法也只能抽样检测。

   七海研发团队，针对SMT钢网检测难题，专案研发设计检测设备，推出了基于数字图像处理和计算机技术的机器视觉检测，具有非接触、快速和检测精度等特点，针对网板的尺寸管控，开发了“纹理分割”的取边方式，让测量更精确，提高行业的特殊需求，目前已经成为检测领域一个重要的研究和发展方向，并得到广泛应用。

   钢网机器视觉检测系统特点：

1、确定适当的倍率，钢网的开孔尺寸一般较小，测量时使用较大倍率；七海测量有根据环境光源情况自动打光和自动对焦的功能，极大的减少了因光源和对焦清晰度不同引起的误差；

2、根据产品图纸和工件，设定佳坐标系以免重复测量同规格产品时出错；

3、因钢网的网络错综复杂等特殊性，七海测量软件中针对纹理复杂的工件有“纹理分割”扫描寻边功能去除有干扰性的丝网纹路，以提高测量精度。

4、测量中可取线段、圆、圆弧等几何图形。“纹理分割”扫描取线段，点群较多，且不失真可快速计算出距离、直径、宽度等尺寸，并可有效进行SMT钢网的缺陷检测。

   七海SMT钢网视觉检测系统提高了钢网的测量效率及质量，是SMT钢网的自动测量有效解决方案。

   我司有研发团队，提供检测设备订制服务，可针对各行业客户的特殊测量需求，为客户专案研发高速测量机或自动化在线测量系统。
