在三坐标的使用过程中如何针对不同零件的检测需求选择测杆

文章出处:网责任编辑:作者:人气:-发表时间:2013-10-18 17:09:00

   为了保证测头的使用能够达到大的测量精度,对于三坐标测杆的挑选与使用应保持以下原则:测杆尽量要短而坚固,测杆顶端的测球要尽量的大。

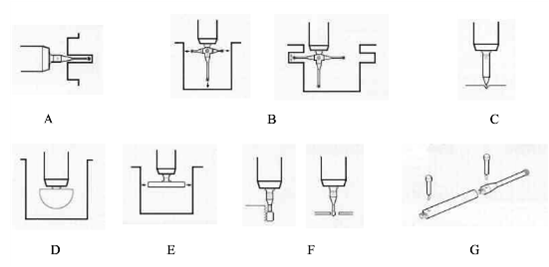

   测杆顶端的测球有多种形状,如图所示:

   A、红宝石球形测杆:应用为广泛。采用高圆度工业用红宝石,具有极强的强度和低密度,有效防止由于测量机运动或抖动而引起的误触发。

  B、星形测杆:用于检测侧面或孔腔中的槽,由于具备多测杆,可减少活动测头的次数。

  C、点状测杆:又来检测螺纹形状、特殊的点和刻线(精度较低)。

  D、陶瓷中空球形测杆:用来探测X、Y、Z方向深的元素和孔。

  E、盘形测杆:用来检测横切面或槽。

  F、圆柱形测杆:用来检测薄板材料的孔,检测各种螺纹特性以及螺纹孔中心。

  G、加长杆:起到加长测杆的作用,但由于降低了坚固性而使精度减少。


<a href='/SEREINsanzuobiaoceli.shtml' class='keys' title='点击查看关于三坐标测量机的相关信息' target='_blank'>三坐标测量机</a>测杆

各种测杆示意图
