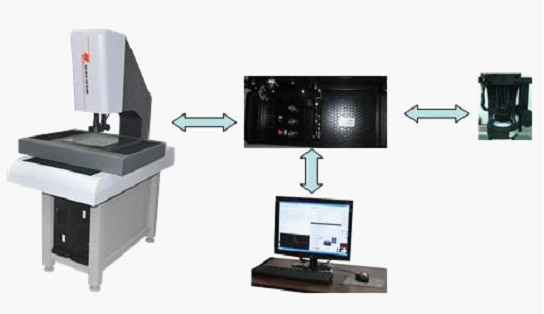

影像测量仪的基本组成示意图
影像测量仪主要由测量仪器主体、计算机（测量软件）、控制系统、光学系统几部分组成。
由于本公司产品在不断的更新，测量仪器示意图只做参考，以实际出厂仪器为准。

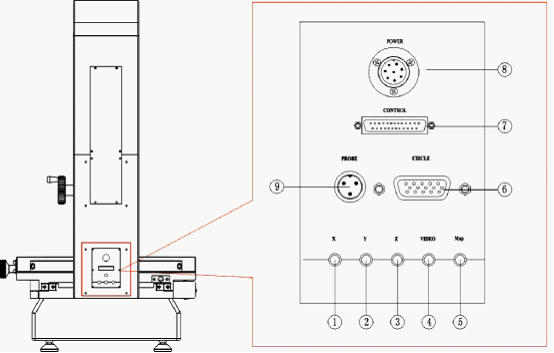

1、影像测量仪机身背面示意图：
|
1 X 轴光栅尺线路 |
2 Y 轴光栅尺线路 |
3 Z 轴光栅尺线路 |
|
4 视频线（计算机视频卡 Video 1） |
5 Map 线(计算机视频卡 Video 3) |
6 26 针线输入接口（限位线） |
|
7 25 针线输入接口 (CNC) |
8 8 芯线接口 |
9 PROBE 输入接口（选配） |

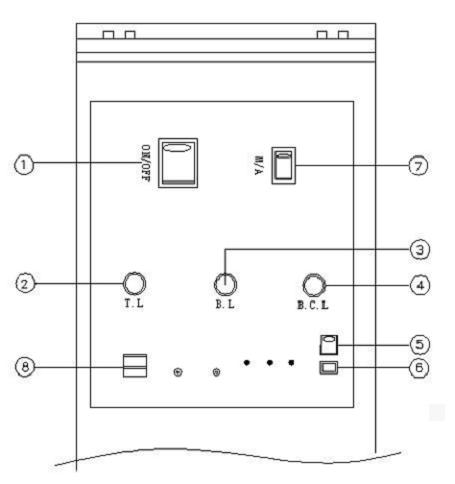

2、电箱控制系统面板示意图：
|
１ |
电源总开关 |
２ |
表面光(上灯)调节 旋钮 |
３ |
轮廓光（底灯）调节旋钮 |
|
４ |
备用开关 |
５ |
工业计算机启动开关 (POWER) |
６ |
重新启动开关 (RESET) |
|
７ |
灯源手、电动切 换开关 |
８ |
USB 界面 |
|
|
