七海影像测量仪“方框取中心点”功能操作指导

文章出处：网责任编辑：作者：人气：-发表时间：2013-10-14 16:07:00

影像测量仪的方框取中心点功能有什么作用呢？

Ø 功能：使用“方框取中心点”功能，快速测量出几何位置的中心点。

Ø 操作步骤：

1. 将产品呈水平方向平整放置于夹具上，注意取坐标位置的孔位无遮挡；

2. 运用EF软件，按客户指定位置要求建立坐标系；

3. 技术工程师请提前在“参数设置”中选择“自动取点设置→影像不清晰时手动取点”；

图 1-1

4. 选择“工具栏2→点命令→方框取中心点”命令；

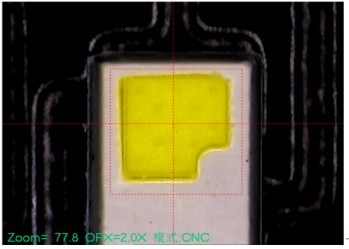

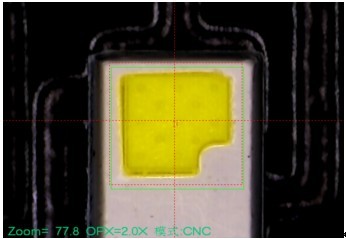

5. 将十字中心移动到接近被测量位置的几何中心，鼠标中键缩放方框至合适大小，如图1-2；然后左键单击取点，得到中心位置点，如图1-3；

图 1-2

图 1-3

6. 使用“坐标标注”功能，对点进行X、Y坐标标注。

注意：1. 被测量位置需基本呈正方形;

2. 产品测量位置要求摆放基本呈水平;

3. 当影像测量仪的影像不清晰时（离中心位置相对较远），CNC运行自动暂停，请将十字线移动到合适位置再用相同方法取点。
