高精度测量载带外观尺寸，准确输送现代的智慧结晶

文章出处：网责任编辑：作者：人气：-发表时间：2019-12-20 17:00:00

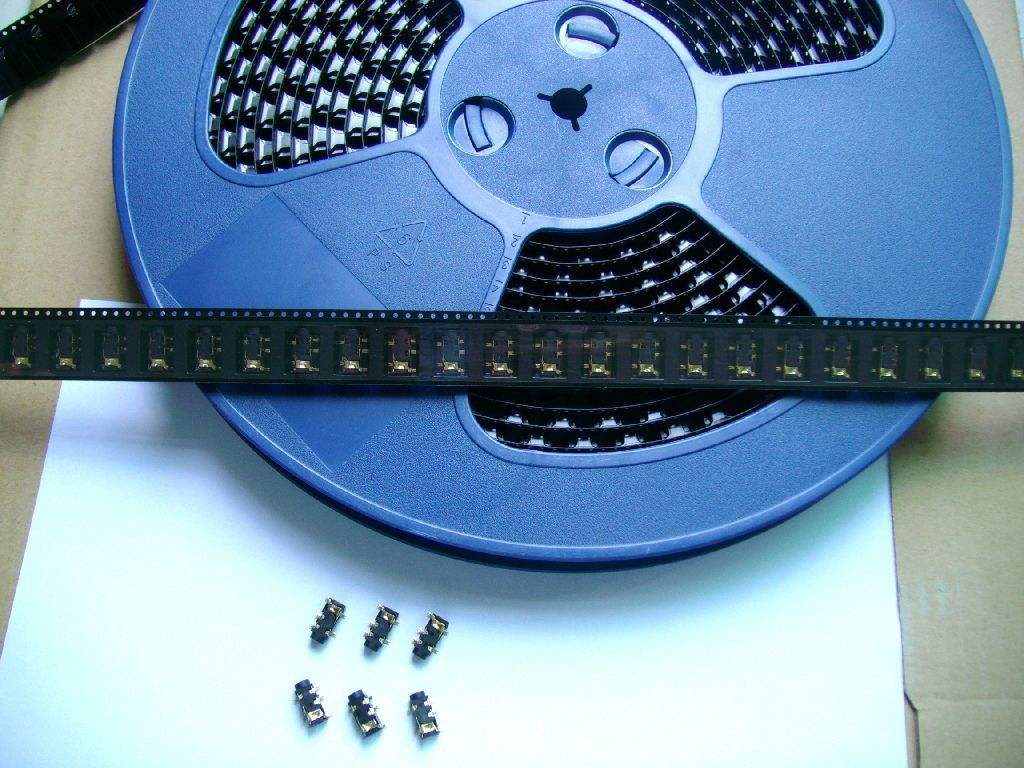

载带在工业用途是保护电子元器件不被污染和损坏，通常在电阻、电容、晶体管、贴片IC、三极管等等进行包装，然后运输到制造工厂。市面上的载带分为不同的尺寸，有8mm、12mm、16mm、24mm、32mm、44mm、56mm等。随着电子科研成就，芯片改变尺寸越来越小的趋势，载带也相应采取精密的方向发展，日后可能发展到纳米级别的载带供应。常见载带由圆形索引定位孔和方形承载孔，这个两个孔位的尺寸精度要求非常高，因此关系到工厂自动贴装设备能否准确识别载带里电子元器件的位置。载带有哪些外观尺寸需要测量？直径、半径、孔距、长、宽、间距、两圆圆心距等等。

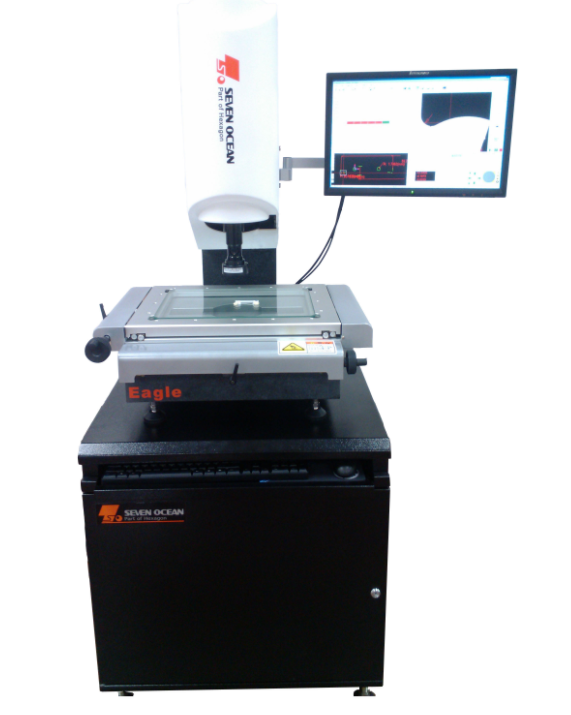

由于载带测量的尺寸比较小，推荐使用海科思半自动影像测量仪。因为载带的材料限制，卡尺测量会有较大型变，无法精确的获得所需的外观尺寸数据，半自动影像测量仪无需接触载带表面免去了划痕刮花的烦恼。即使载带再小，海科思影像测量仪依靠软件的自动识别功能就能抓取到您想要的载带外观尺寸数据，操作人员的状态对测量数据误差较小（方便人员调整，也不影响测量精度），且员工学习难度低易上手，十分合适载带生产企业进行载带的各项外观尺寸测量。
