高精度测量马达铁芯尺寸,实现最大功率转换的重要一步

文章出处:网责任编辑:作者:人气:-发表时间:2019-12-26 17:06:00

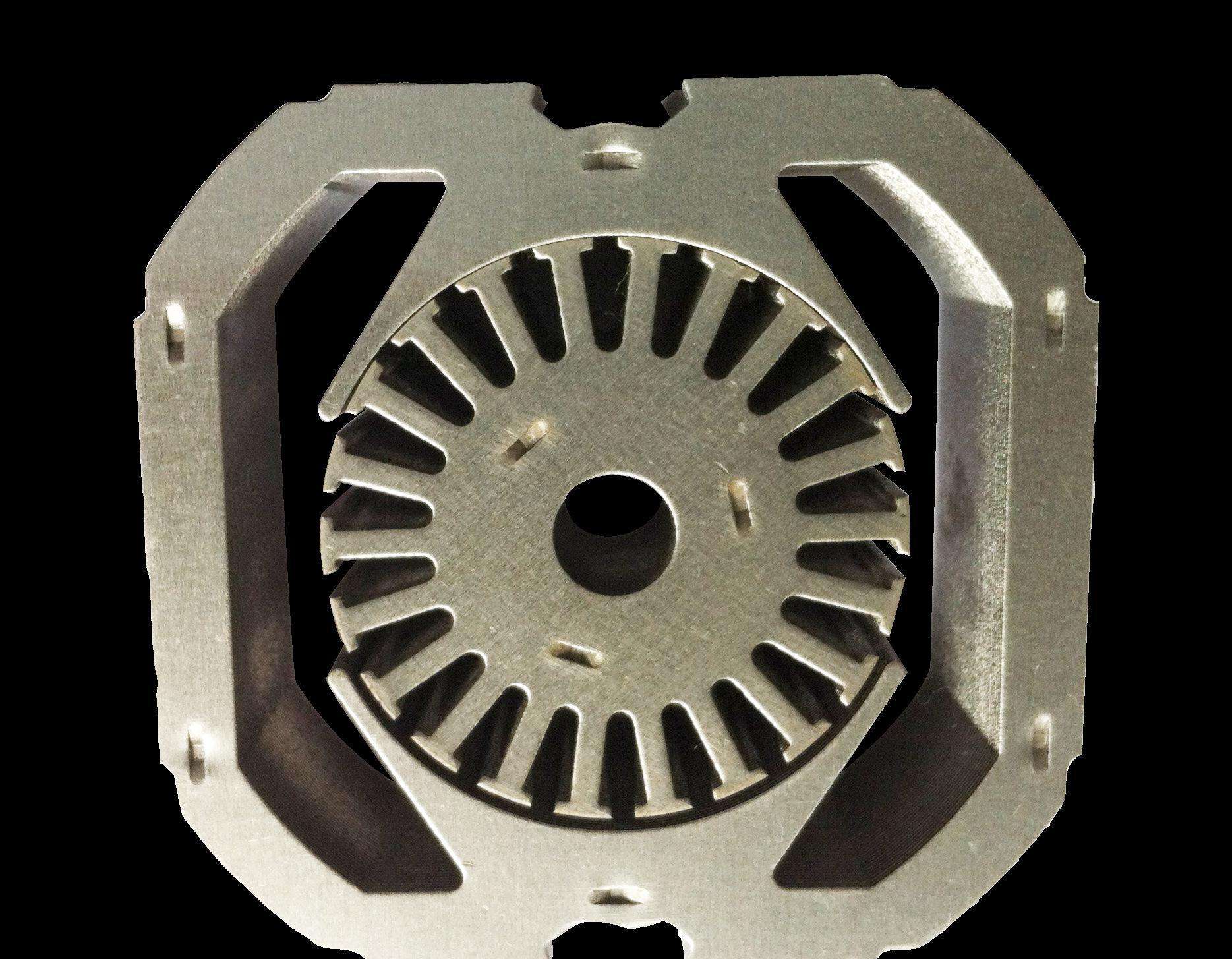

 铁芯是电机产品的重要部件,一般由0.35mm0.5mm厚的硅钢片制成。马达铁芯通常由定子和转子组合完成,广泛应用于汽车、机器人、机械手、家用电器、视听设备、医疗器械、健身器材、电动工具等行业。电机铁芯的精度不足就会导致电机寿命下降或者马达电机直接无法工作,为避免上述情况电机铁芯需要严格遵守尺寸要求:

1、尺寸糟度要符合图样规定。电机铁芯上有多种尺寸,但可归结为内部尺寸和配合尺寸两种。内部尺寸如槽形尺寸、通风孔、标记槽和磁极冲片上的各种孔径等

2、形位偏差要符合图样规定。定子冲片内圆与外圆的同轴度不应超差。当定于冲片内外圆为一次同时冲制时,其同轴度取0.040.06mm,当其内外因分两次冲制时,其同轴度可适当放宽。

3、齿槽分布要均匀。槽分度要准确,最大与最小齿宽之差应符合图样规定。否则,将导致磁路不平衡。

4、冲片厚薄均匀,表面乎整,冲裁断而上的毛刺小。中小型电机定子冲片上的毛刺应不大于0.05mm。铸铝转子冲片的毛刺应不大干0.1mm

5、冲片表面上的绝缘层应薄而均匀,有良好的介电强度、耐油和防潮性能。



小型马达铁芯需要使用影像测量仪进行尺寸测量,先进影像系统、配置研磨级丝杆、P级直线导轨传动、高分辨率CCD等硬件,配备定制的测量软件,具有几何测量的基本测量功能外,还拥有自动编程测量、报表输出等各种核心功能,方便快捷高效精度高,十分适合小型马达铁芯的尺寸测量。

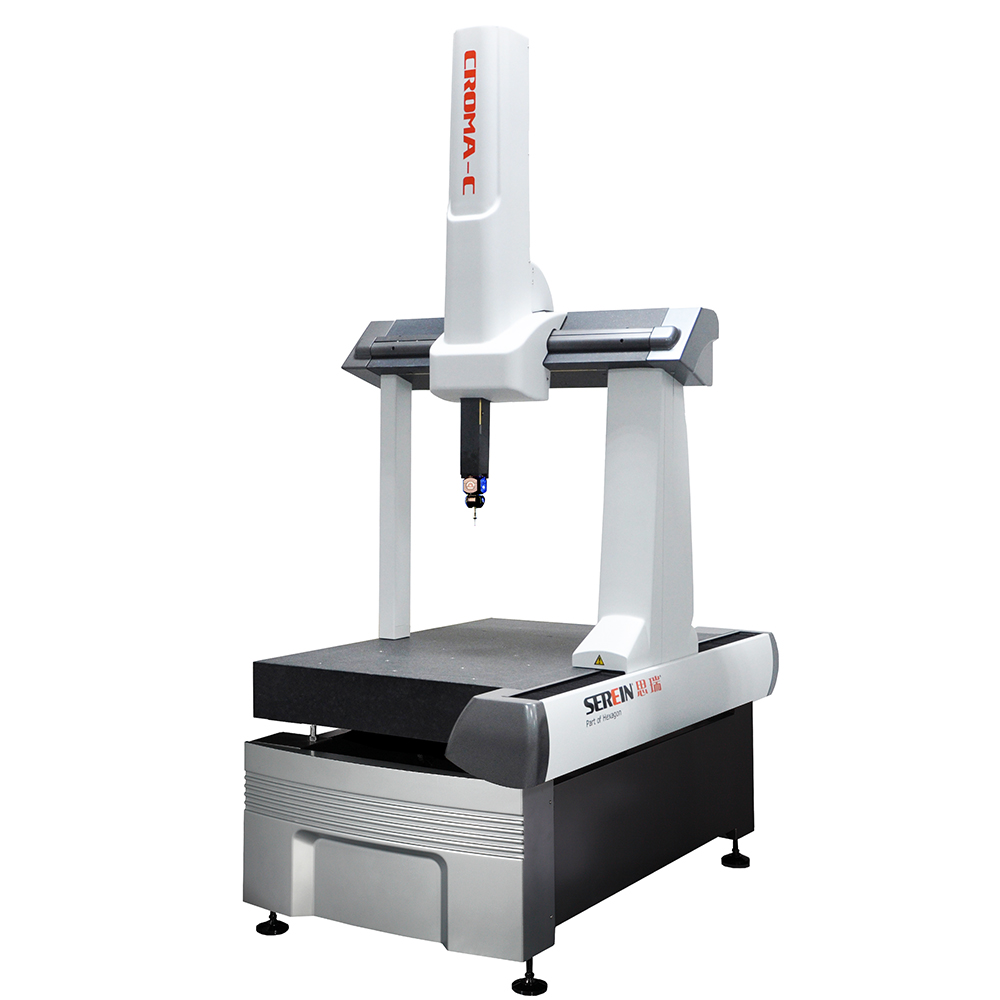

大型的马达铁芯推荐使用海科思全自动三坐标测量机进行测量,三轴都使用了高精度的增量式金属光栅尺,搭配Serein Dmis测量软件,简单易学高精度高效率等优点集于一身,让新能源汽车驱动电机企业拥有更完善的电机检测工序,让产品更得消费者信赖。



海科思测量可定制各类测量仪器以及提供合适的测量方案,欢迎有测量需求的客户请拨打海科思服务热线咨询:400-0528-668
